可实现当天原型制造和直接 3D 生产的可扩展解决方案,每月可生产多达 10,000 个部件

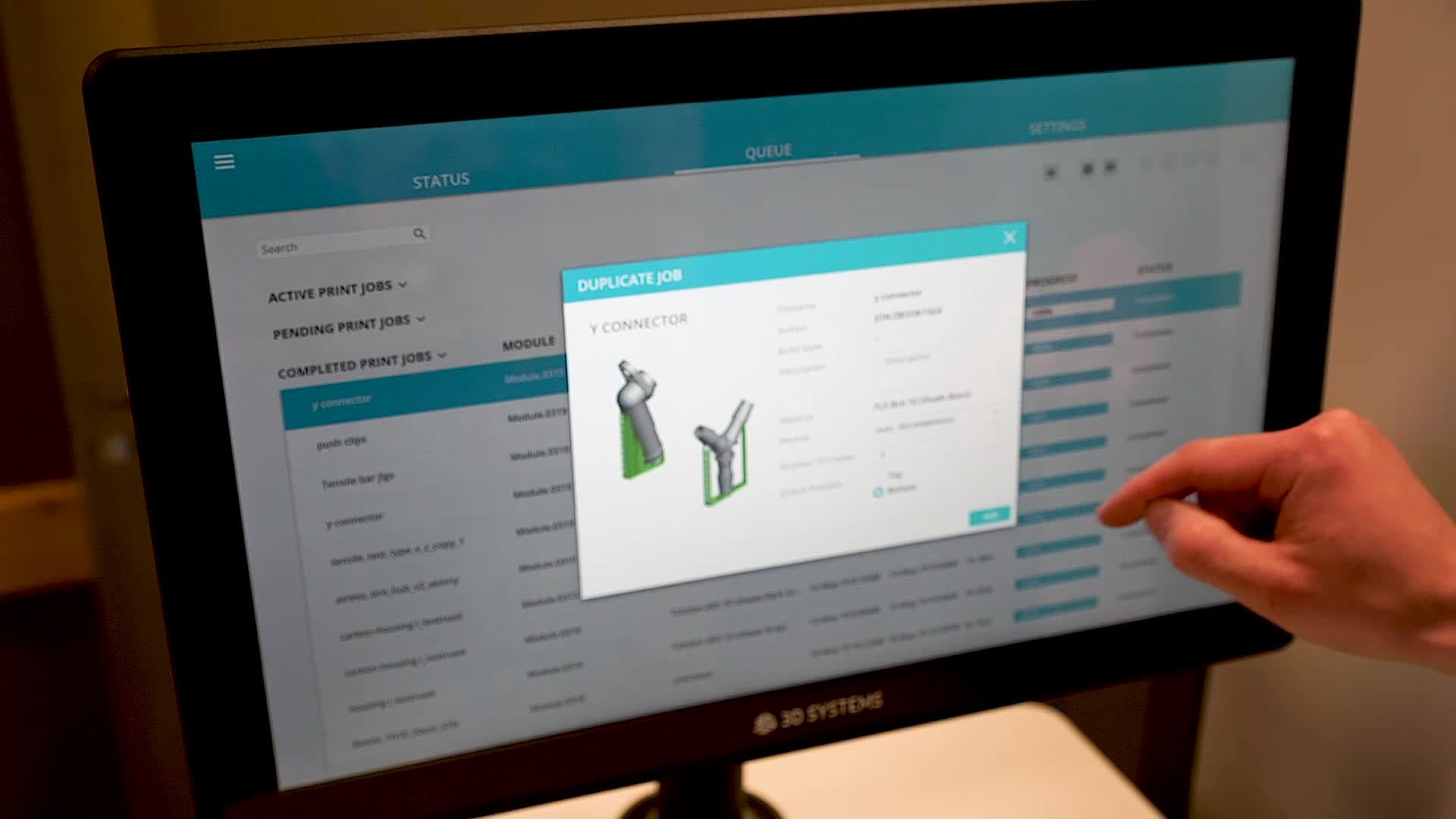

Figure 4 Modular 使得 Midwest Prototyping 能够当天生产当天向客户交付部件

Figure 4® Modular 是一项可扩展的半自动 3D 生产解决方案,随您业务增长而优化,确保容量满足您当前和未来的需求,每月最多可生产 10,000 个部件,制造灵活性无与伦比。Figure 4 Modular 拥有一系列优势,例如其容量最大可扩展至 24 个打印引擎、自动作业管理和排队、自动上料和集中式后处理,其端到端数字化制造流程非常适合低到中等规模生产和搭桥制造。此外,每台打印机可作为服务大规模生产部件的单个高吞吐量生产线的一部分处理不同的材料和作业。

  • 模块可扩展性

    Figure 4 Modular 的基本配置包含一台打印机和一个中央控制器。这种配置形式可轻松在一个控制器上最多扩展到 24 个打印机模块,同时布局也可灵活安排,从而使生产能够在不中断车间生产的情况下快速成批进行。

  • Figure 4 Modular 设置配置
  • Figure 4 总运营成本图标 2
  • 低运营总成本

    Figure 4 Modular 支持企业直接从数字 CAD 文件转到制造阶段,节省模具成本并避免延迟,及时开始交付最终部件。此半自动解决方案可通过自动化作业管理、队列作业以及自动化上料系统减少人工工作。

  • 非同寻常的灵活性

    Figure 4 Modular 的单个打印机可实现同时以多种材料打印各种大小和形状的部件,从而生产及原型制造各种部件。

  • 3D Systems Figure 4 电气连接器
  • 3D Systems Figure 4 ELAST-BLK 10 缓冲塞
  • 端到端生产能力

    快速轻松准备打印作业、超快打印速度、将数小时后固化过程缩短为数分钟以及生产管理等优势确保高部件吞吐量、高准确性和可重复性。

  • 广泛的材料

    3D Systems 的材料设计中心拥有 30 多年成熟的研发经验和流程开发专业知识。Figure 4 Modular 适用的材料种类广泛,而且还在不断扩展,可满足多种多样对功能性原型制造、最终用途部件直接生产、注塑成型和铸造的应用需求,此外还包括类 ABS、类聚丙烯、类橡胶以及耐热和生物相容性材料。

    *注意:并非所有材料在所有国家/地区都提供 — 有关供货情况问题,请咨询当地的销售代表

  • Figure 4 Modular 部件
  • 应用:

    • 取代传统注塑和铸造聚氨酯工艺
    • 快速功能性原型制造和快速概念模型
    • 最终用途耐用塑料件
    • 小批量桥梁制造
    • 塑料制品的短期生产
    • 夹具和固定装置
    • 快速模具制造 - 模具和母模
    • 透明的消耗性高温应用
    • 弹性部件 – 橡胶密封圈、密封件、软管、挡风雨条、管、垫片、隔板以及其他减震组件的原型
    • 需要半透明度、灭菌和/或耐热的医疗应用
  • 特点:

    • 非接触式膜 Figure 4 技术
    • 可打印的模型体积(宽 x 深 x 高):124.8 x 70.2 x 346 毫米(4.9x 2.8 x 13.6 英寸)
    • 行业领先的用于文件准备和生产的 3D Sprint 软件
    • 通过 3D Connect 建立云连接以提供预测和提示服务
    • 生产级材料
    • 可扩展的模块化配置
    • 自动化材料处理
    • 个别打印机模块可能专用于个别材料
    • 集中式后处理(清洁、烘干、固化)
  • 好处:

    • 半自动化解决方案,可减少人工投入
    • 能够在每个打印单元运行不同的部件几何形状和材料
    • 可扩展性,降低了初始系统的购置价格
    • 可随着需求的增长迅速扩大容量
    • 布局灵活
    • 六标准差质量和可重复性
    • 高吞吐量与高生产效率
    • 同一天内完成打印和运送
    • 低运营总成本
    • 上市时间快于传统制造
    • 消除了模具制造时间和成本
    • 高效设计迭代
